Физика за 9. клас

Тест: Свързване на консуматори. Решаване на задачи

zoom_image

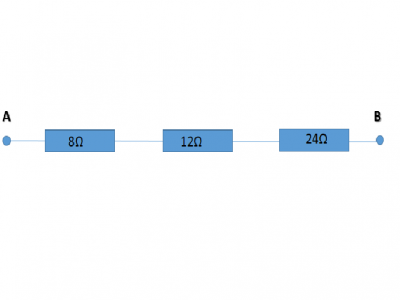

Колко ома е еквивалентното съпротивление между точките А и Bна електрическата верига, показана на фигурата?

$32\Omega$

$16\Omega$

$52\Omega$

$44\Omega$

zoom_image

Колко ома е еквивалентното съпротивление между точките А и В на електрическата верига, показана на фигурата?

$0,25\Omega$

$4\Omega$

$44\Omega$

$2\Omega$

zoom_image

Определи еквивалентното съпротивление на резисторите, включени между точките А и B на електрическата верига.

$44\Omega$

$16\Omega$

$32\Omega$

$4\Omega$

zoom_image

Определи еквивалентното съпротивление на резисторите, включени между точките А и B на електрическата верига.

$4\Omega$

$6\Omega$

$2\Omega$

$8\Omega$

zoom_image

Пресметни еквивалентното съпротивление между точките А и В.

$29\Omega$

$3\Omega$

$10\Omega$

$5\Omega$

Три консуматора, със съпротивления съответно: $R1= 8\Omega$ , $R2= 12\Omega$ и $R3= 8\Omega$ са свързани успоредно към батерия с напрежение $U= 9V$ . Намери колко голям е токът I, който тече във веригата.

$I= 3A$

$I=7,5A$

$I= 16A$

$I= 27A$

Разполагаш с три еднакви резистора, всеки със съпротивление $3\Omega$ . Как трябва да ги свържеш, за да бъде еквивалентното им съпротивление $4,5\Omega$ ?

двата резистора - последователно, а третият - успоредно към тях

двата резистора - успоредно, а третият - последователно към тях

последователно

успоредно

Еквивалентното съпротивление на верига от три еднакви резистора, свързани успоредно, е $3\Omega$ . Колко е съпротивлението на всеки от резисторите?

$3\Omega$

$9\Omega$

$1\Omega$

$6\Omega$

Еквивалентното съпротивление на три еднакви резистора, свързани последователно, е $30\Omega$ . Колко е съпротивлението на всеки от резисторите?

$30\Omega$

$5,5\Omega$

$10\Omega$

$90\Omega$

Еквивалентното съпротивление на група от 5 еднакви резистора, свързани последователно, е $1500\Omega$ . Колко ще бъде еквивалентното съпротивление на същите резистори, ако са свързани успоредно?

$1200$

$\frac160\Omega$

$60\Omega$

$120\Omega$

zoom_image

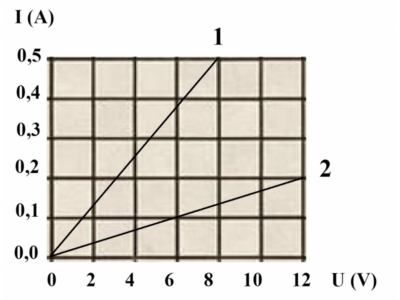

Какво ще бъде еквивалентното съпротивление на двата резистора от графиката, ако се свържат последователно?

$4\Omega$

$16\Omega$

$34\Omega$

$76\Omega$

При успоредно свързване на два консуматора еквивалентното им съпротивление е по-голямо от еквивалентното съпротивление при последователното им свързване.

Грешно

Вярно

Котлон на готварска печка работи при четири режима. Тези режими се осъществяват чрез различни комбинации на свързване на два нагревателя, които имат съпротивления $R1= 20\Omega$ и $R2\doteq 40\Omega$ . Най-много топлина отделя котлонът при най-налко съпротивление. Определи как работят нагревателите при всеки режим.

Котлонът е в режим 1.

Постави липсващата част тук
Котлонът е в режим 3.

Постави липсващата част тук
Котлонът е в режим 2.

Постави липсващата част тук
Котлонът е в режим 4.

Постави липсващата част тук

Работи само консуматор 1.
Двата нагревателя са успоредно свързани.
Работи само консуматор 2.
Двата нагревателя са последователно свързани.

Свържи думите така, че да се получи вярно твърдение.

ПОДРЕДИ ЕЛЕМЕНТИТЕ ОТ ГОРЕ НАДОЛУ

трябва да ги свържем последователно
а когато искаме през консуматорите да тече един и същ ток
трябва да ги свържем успоредно
Когато искаме консуматорите да работят при едно и също напрежение

Две лампи са свързани последователно към акумулатор с напрежение $12V$ . Напрежението върху едната лампа, която има съпротивление $6\Omega$ , е $3V$ . Определи колко е съпротивлението на втората лампа. Отговора запиши с цифри.

Съпротивлението на втората лампа е $\Omega$ .
