Физика за 9. клас

Тест: Свързване на консуматори

Коя формула отразява правилно закона на Ом за част от веригата?

Този въпрос съдържа 2 верни отговора

$I= \fracRU$

$I= U.R$

$R= \fracUI$

$I= \fracUR$

Консуматорите са елементи на електричната верига, които:

преобразуват слънчевата енергия в друг вид енергия

служат за промяна на съпротивлението в електричната верига

преобразуват различни видове енергия в електрична енергия

преобразуват електрична енергия в друг вид енергия

При последователно свързване всички консуматори работят при едно и също напрежение.

Вярно

Грешно

При успоредно свързване през всички консуматори тече един и същ ток.

Грешно

Вярно

В домовете ни всички консуматори са свързани:

последователно

успоредно

различно, според конкретното предназначение на консуматора

смесено

Напрежението на консуматора показва колко енергия преобразува за единица време.

Грешно

Вярно

Кои зависимости се отнасят за последователно свързани консуматори?

Този въпрос съдържа 2 верни отговора

$U= U1+U2$

$R= R1+R2$

$I= I1+I2$

$\frac1R= \frac1R1+\frac1R2$

При успоредно свързване еквивалентното съпротивление на консуматорите се намира по формулата:

$R= \fracR1+R2R1.R2$

$\frac1R=\frac1R1+\frac1R2$

$R= \frac1R1+\frac1R2$

$R=R1+R2$

Предназначението на резистора във веригата е да поеме част от напрежението, за да може даден консуматор да работи при по-малко напрежение.

Грешно

Вярно

zoom_image

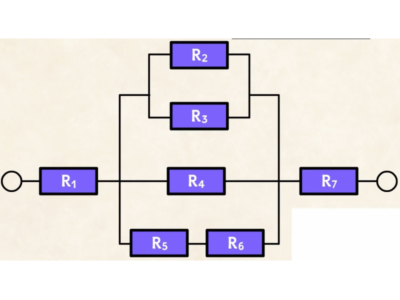

Кои от консуматорите на схемата са свързани последователно?

$R1$ и $R4$

$R4$ и $R7$

$R5$ и $R6$

$R2$ и $R3$

Два еднакви консуматора, всеки със съпротивление $R$ , могат да бъдат свързани последователно или успоредно. Кое от твърденията е вярно?

Еквивалентното съпротивление на консуматорите при последователно свързване е $2R$ , а при успоредно - $\fracR2$ .

Еквивалентното съпротивление на консуматорите и при последователно, и при успоредно свързване е $2R$ .

Еквивалентното съпротивление на консуматорите при последователно свързване е $\fracR2$ , а при успоредно - $2R$ .

Еквивалентното съпротивление на консуматорите и при последователно, и при успоредно свързване е $\fracR2$ .

При последователното свързване на два консуматора, еквивалентното им съпротивление е по-малко, отколкото еквивалентното съпротивление при успоредното свързване на същите консуматори.

Вярно

Грешно

zoom_image

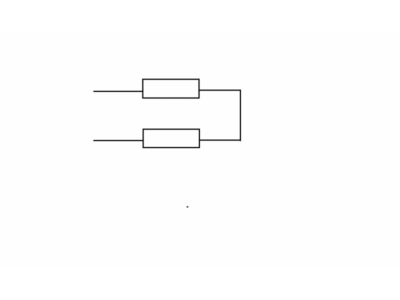

Всеки от консуматорите на схемата има съпротивление $R = 2\Omega$ . Намери еквивалентното им съпротивление.

Еквивалентното съпротивление на консуматорите във веригата е $\Omega$ .

zoom_image

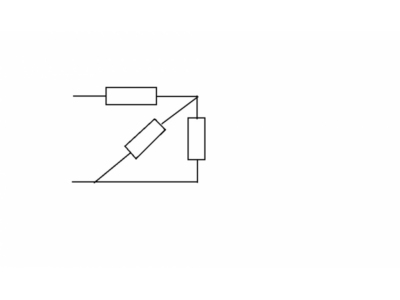

Всеки от консуматорите на схемата има съпротивление $R = 3\Omega$ . Намери еквивалентното им съпротивление.

Еквивалентното съпротивление на консуматорите е $\Omega$ .

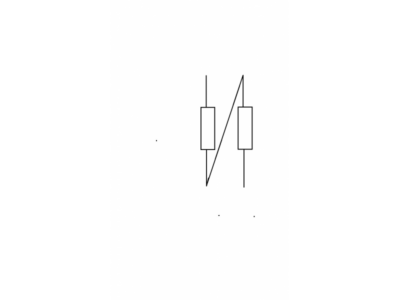

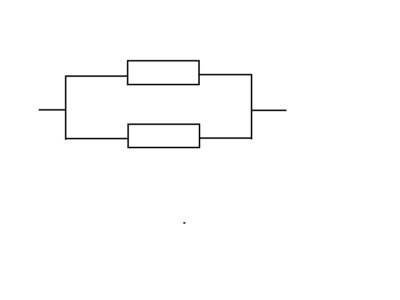

Определи как са свързани консуматорите в показаните части от електричните вериги.

Постави липсващата част тук
Постави липсващата част тук
Постави липсващата част тук
Постави липсващата част тук

последователно
последователно
успоредно
успоредно
